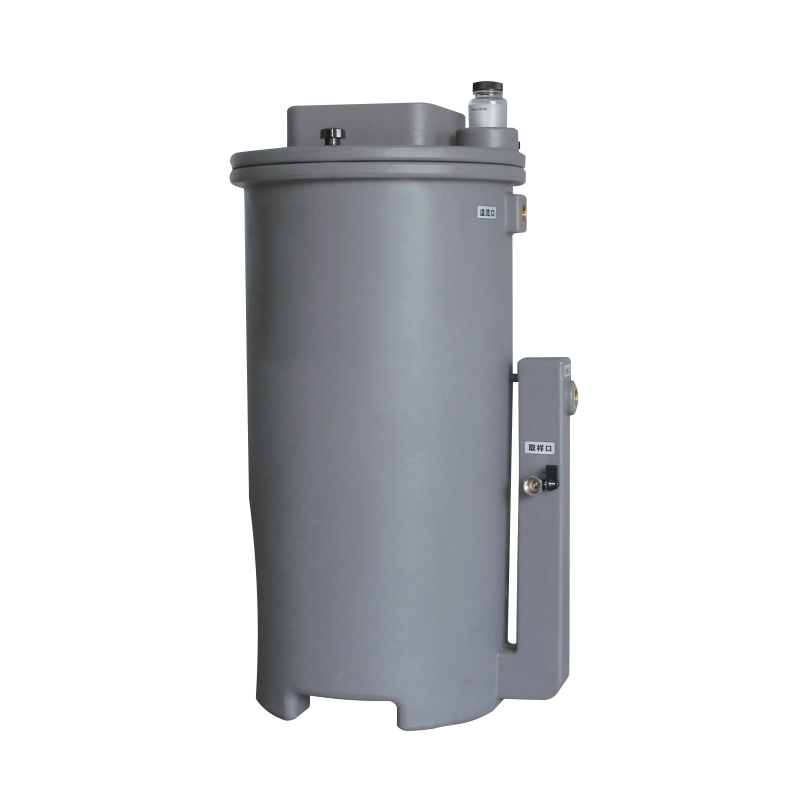

Pracovní princip (zpracovatelská kapacita 4-8M 3 /min)
1. Kondenzát s obsahem oleje obsahující olej vstupuje do dekompresní komory přes vstup vody.
2. tlak systému se uvolňuje v dekompresní komoře a kondenzát pomalu vstupuje do filtrační komory.
3. Filtr absorpce oleje ve filtrační komoře absorbuje a filtruje většinu kapiček oleje v kondenzátu.
4. Kondenzát obsahující pouze stopové množství oleje se poté filtruje a čistí přes čisticí prvek filtru.
5. Filtrovaný kondenzát je přímo vypouštěn přes vodní zásuvku.

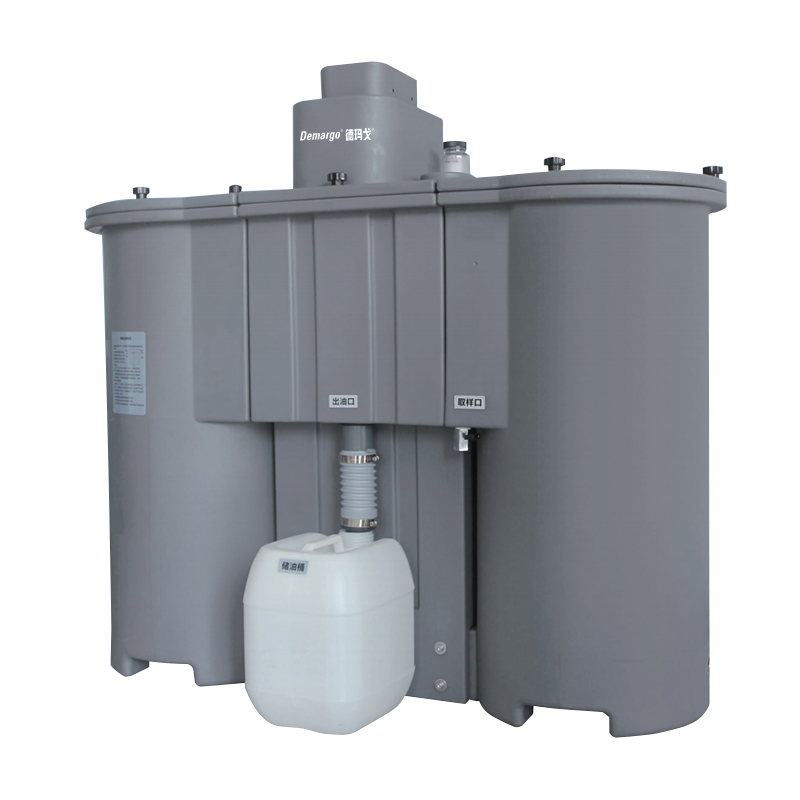

Pracovní princip (zpracovatelská kapacita 15-70 m 3 /min)
1. Kondenzát s obsahem oleje obsahující olej vstupuje do dekompresní komory přes vstup vody. Tlak systému je uvolňován v dekompresní komoře a kondenzát teče do předběžného separačního komory.
2. kondenzátu v předběžné komoře se automaticky odděluje podle různé gravitace oleje a vody.
3. Nepřetržitě zahušťovací olejová vrstva na horní vrstvě vstupuje do olejového skladovací hlaveň přes přepadové zařízení.
4. Kondenzát s nejmenším olejem ve spodní vrstvě vstupuje do primární filtrační nádrže dalším přepadovým trubkem, aby absorboval a filtroval většinu olejových kapiček.
5. Kondenzát obsahující pouze stopové množství olejových toků do sekundární filtrační nádrže, aby se dokončila filtrace a čištění.
6. Filtrovaný kondenzát je přímo propuštěn přes zásuvku.
Dotaz
Popis produktu
| Tabulka výběru odlučovače LS | ||||||
| Model | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Tok šroubového stroje (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Průměr vody | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Průměr výstupu vody | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Průměr oleje | - | - | DN40 | DN40 | DN40 | DN40 |
| Pracovní teplota | 5 ℃ ~ 60 ℃ | |||||
| Maximální pracovní tlak | 16bar | |||||
| Materiál | PE | |||||
| Celkové rozměry (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Hmotnost (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
Stavební případy
