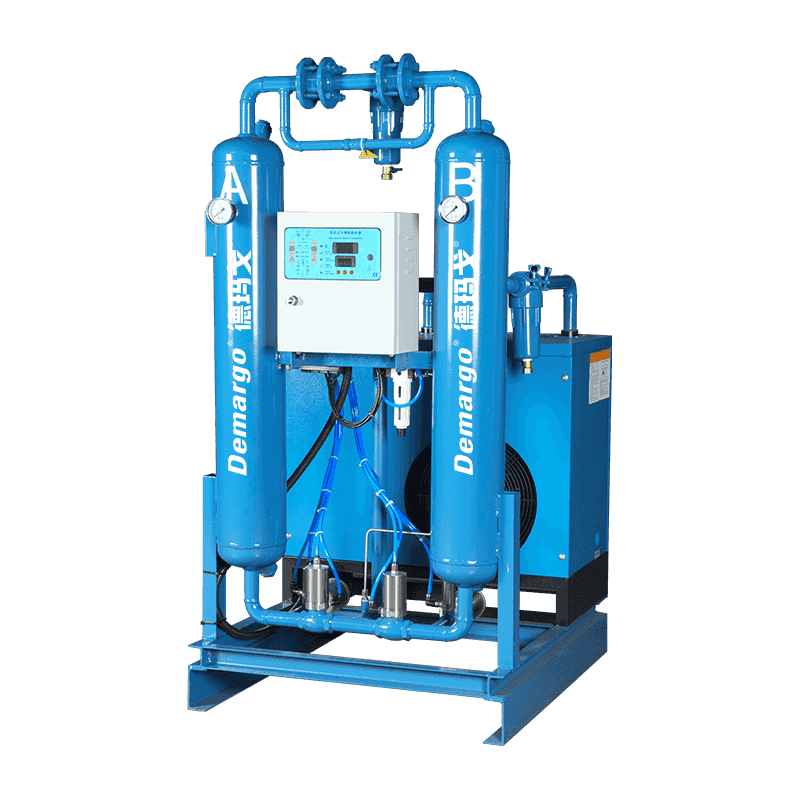

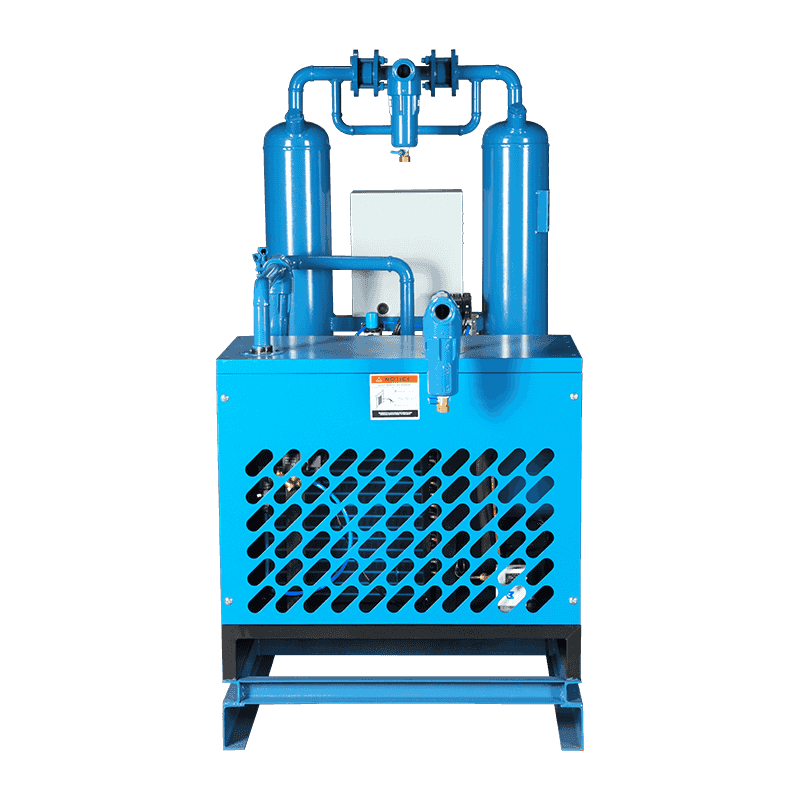

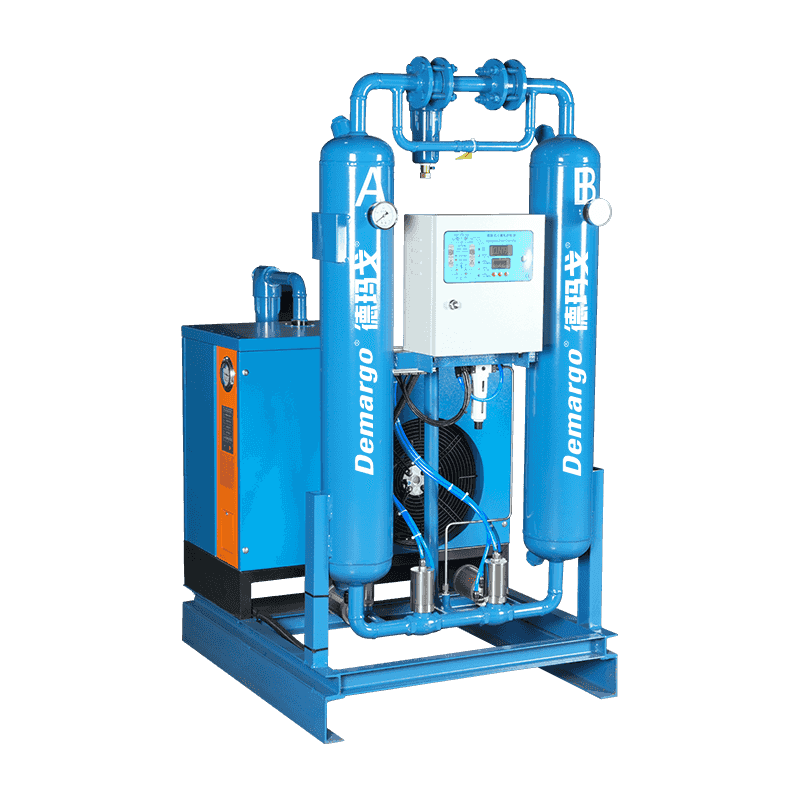

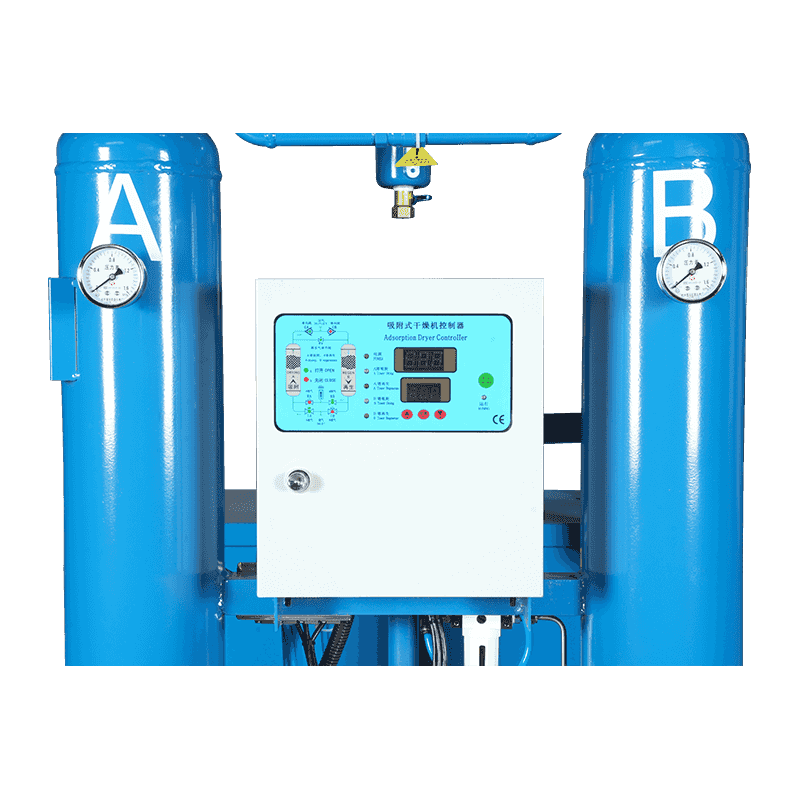

V kombinovaném stroji bez tepla, stlačený vzduch nejprve vstupuje do předchůdce v chladné sušičce, aby si vyměnil teplo se suchým stlačeným vzduchem z sušičky, aby se teplota suchého stlačeného vzduchu zvyšovala a zároveň se teplota stlačeného vzduchu vstupující do vytahovače zmenšila a část vody se odstranila, a snižuje se snižující se zatížení na evapirátoru. Poté vstoupí do výparníku pro výměnu tepla tak, aby se stlačený vzduch ochladil na teplotu rosného bodu asi 5 ° C. Většina vody, oleje a některých nečistot v stlačeném vzduchu se zde kondenzují a vzduch a voda jsou odděleny odlučovačem vzduchové vody a poté je voda a olej vypouštěny automatickým odtokem. Sušený stlačený vzduch vstupuje do sušičky přes filtr odstraňování oleje a dále odstraňuje vodu na teplotu rosného bodu, která splňuje požadavky. Suchý stlačený vzduch vycházející z sušičky je poté odstraněn filtrem pro odstraňování prachu, aby se odstranilo malé množství prachu generovaného sušičkou, a vrátila se do předvojecího zaopalače v sušičce za chlad, aby se ochladil horký a vlhký vzduch, aby bylo možné zvýšit jeho vlastní teplota, což je také prospěšné pro regeneraci sušičky. Současně může vyhřívaný suchý stlačený vzduch zabránit také kondenzaci, která se vyskytuje v přenosovém potrubí.
Dotaz
Popis produktu
| Vstupní tlak | 0,6 ~ 1,0 MPa |
| Outlet Air Tlac Rosní bod | -40 ~ -70 ℃ |
| Pokles tlaku | ≤0,05MPA |
| Teplota životního prostředí | ≤ 32 ℃ |
| Vstupní teplota vzduchu | ≤ 45 ℃ |
| Vyčistit objem vzduchu | 3 ~ 5% |
| Model | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapacita (nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Air Connection | ZG1 “ | ZG1 “ | Zg1½ " | Zg1½ " | ZG2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Napájení kompresoru (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Míra cirkulace chladicí vody | nucené chlazení vzduchu | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Napětí (V/Hz) | 220/50 nebo 380/50 | 380/50 | |||||||||||||||||
| Čistá hmotnost (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Rozměry (mm) | Délka | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Šířka | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Výška | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
