Porozumění rosnému bodu ve stlačeném vzduchu: Proč je kritický pro chlazené sušičky?

Stlačený vzduch je nepostradatelným zdrojem energie pro nespočet operací ve výrobě, potravinářství a nápojích, farmacii a elektronice. Často označovaný jako „čtvrtý nástroj“, jeho spolehlivost a kvalita jsou prvořadé. Atmosférický vzduch nasávaný do kompresoru však obsahuje vodní páru, která se během stlačování koncentruje. Pokud se tato vlhkost ponechá bez ošetření, vede k řadě provozních problémů, včetně poškození zařízení, znehodnocení produktu a kontaminace procesu. Primární obrana proti tomuto všudypřítomnému problému je chlazená sušička stlačeného vzduchu . V samém srdci funkce a výkonu této technologie leží kritický koncept: rosný bod. Důkladné pochopení rosného bodu není pouze akademické; je zásadní pro výběr správného zařízení, zajištění integrity procesu a optimalizaci provozních nákladů.

Co přesně je rosný bod v systémech stlačeného vzduchu?

Abychom pochopili roli a chlazená sušička stlačeného vzduchu , je třeba nejprve pochopit povahu rosného bodu. Zjednodušeně řečeno, rosný bod je teplota, při které se vzduch nasytí vlhkostí a již nemůže pojmout veškerou vodní páru. Když se vzduch ochladí na tuto teplotu, přebytečná vodní pára začne kondenzovat do kapalné vody. Představte si studenou láhev vytaženou z lednice za teplého a vlhkého dne; kapičky vody, které se tvoří na jeho povrchu, jsou výsledkem místního ochlazení vzduchu za jeho rosný bod při kontaktu se studeným sklem.

V souvislosti se stlačeným vzduchem se koncept stává poněkud složitějším, ale řídí se stejnými fyzikálními zákony. Atmosférický vzduch obsahuje určité množství vodní páry. Když je tento vzduch stlačen, jeho objem se dramaticky zmenší, ale množství vodní páry, které původně obsahoval, zůstává. To účinně koncentruje vodní páru a výrazně zvyšuje její relativní vlhkost v proudu stlačeného vzduchu. Teplota, při které tento stlačený vzduch nasycený vlhkostí začne kondenzovat, je známá jako tlakový rosný bod . To je zásadní rozdíl. Je to rosný bod při provozním tlaku systému to opravdu záleží, ne rosný bod při atmosférickém tlaku. A chlazená sušička stlačeného vzduchu je speciálně navržen tak, aby řídil a snižoval tento tlakový rosný bod na předem stanovenou, bezpečnou úroveň, čímž zabraňuje kondenzaci po proudu ve vzduchovém systému.

Vztah mezi teplotou, tlakem a kapacitou zadržování vlhkosti je přímý. Teplý vzduch pojme více vlhkosti než studený vzduch. Podobně vzduch o vyšším tlaku dokáže „pojmout“ více vodní páry, aniž by kondenzovala, než stejný vzduch o tlaku nižším. To je důvod, proč pochopení tlakový rosný bod je nesmlouvavá pro návrh systému. Je to definitivní měřítko toho, jak suchý stlačený vzduch skutečně je. Nižší hodnota tlakového rosného bodu znamená sušší vzduch. Například systém s tlakovým rosným bodem 3°C (37°F) má mnohem sušší vzduch než systém s tlakovým rosným bodem 20°C (68°F), protože systém musí být ochlazen na mnohem nižší teplotu, než dojde ke kondenzaci.

Neoddělitelný odkaz: Jak chlazená sušička stlačeného vzduchu řídí rosný bod

A chlazená sušička stlačeného vzduchu funguje na principu analogickém s domácí lednicí nebo klimatizací. Jeho hlavní funkcí je systematicky ochlazovat přiváděný teplý, nasycený stlačený vzduch, nutit vodní páru ke kondenzaci a poté tuto kapalnou vodu oddělit a vypustit před opětovným ohřevem a vypuštěním nyní suchého vzduchu do distribučního systému. Celý proces je záměrná a řízená manipulace s teplotou vzduchu vzhledem k jeho rosnému bodu.

Proces začíná, když do sušičky vstupuje horký stlačený vzduch nasycený vlhkostí. Nejprve prochází přes an výměník tepla vzduch-vzduch . Zde je přicházející teplý vzduch předchlazen odcházejícím, studeným, vysušeným vzduchem. Tato počáteční fáze je vysoce účinná, protože snižuje zatížení následného chladicího systému a současně ohřívá vystupující vzduch. Toto zahřívání je kritickým krokem. Snižuje relativní vlhkost vystupujícího vzduchu a zabraňuje okamžité opětovné kondenzaci na vnější straně potrubního systému. Tato fáze sama o sobě může dosáhnout značného množství ochlazení a kondenzace.

Předchlazený vzduch pak proudí do výměník tepla vzduch-chladivo . Jedná se o primární chladicí jednotku, kde je vzduch ochlazen na svůj cílový rosný bod chladicím okruhem s uzavřeným okruhem obsahujícím ekologicky bezpečné chladivo. Jak se vzduch ochlazuje, jeho teplota klesá pod tlakový rosný bod a převážná část vodní páry kondenzuje do kapalné formy. Výsledná směs studeného, suchého vzduchu a kapalné vody pak proudí do a separátor vlhkosti , kde odstředivá síla a koalescenční působení mechanicky odstraňují kapičky vody a všechna unášená maziva. Nahromaděné kapaliny jsou automaticky vytlačeny ze systému pomocí a vypouštěcí ventil , součást, jejíž spolehlivost je zásadní pro nepřetržitý výkon sušičky.

V poslední fázi se studený, suchý vzduch vrací přes tepelný výměník vzduch-vzduch, kde se ohřívá přiváděným vzduchem, jak bylo popsáno výše. Tento proces má za následek dodávku stlačeného vzduchu se stabilním, kontrolovaným tlakovým rosným bodem, typicky v rozmezí 3°C až 10°C (37°F až 50°F). The chlazená sušička stlačeného vzduchu je tedy přesným nástrojem pro řízení rosného bodu. Jeho konstrukce a kapacita přímo určují nejnižší dosažitelný rosný bod za specifických provozních podmínek, což z něj činí základní kámen účinné regulace vlhkosti ve standardních průmyslových aplikacích.

Proč je specifikace rosného bodu kritickým faktorem rozhodování

Výběr a chlazená sušička stlačeného vzduchu bez jasného pochopení požadovaného tlakového rosného bodu je běžná a nákladná chyba. Uvedený rosný bod není libovolné číslo; je to funkční požadavek diktovaný nejcitlivějším prvkem v celém systému stlačeného vzduchu. Použití stlačeného vzduchu, který není dostatečně suchý pro zamýšlené použití, může vést ke kaskádě provozních poruch.

Jedním z nejvýznamnějších rizik je koroze v rámci rozvodné sítě vzduchu a připojených zařízení. Kapalná voda ve vzduchovém potrubí reaguje s železnými trubkami a ocelovými součástmi a vytváří rez. Tato rez se pak může uvolnit a procházet vzduchovým potrubím a ucpat malé otvory ve ventilech, válcích a pneumatických nástrojích. To vede ke zvýšené údržbě, předčasnému selhání součástí a neplánovaným prostojům. Kromě toho v prostředí, kde jsou vzduchové rozvody vystaveny teplotám pod bodem mrazu, může zkondenzovaná voda zamrznout, zcela zablokovat proudění vzduchu a způsobit úplné vypnutí systému.

Ve výrobních procesech, kde se stlačený vzduch dostává do kontaktu s produktem, se rosný bod stává přímým parametrem kvality a bezpečnosti. V potravinářský a nápojový průmysl vlhkost může vést k mikrobiálnímu růstu, znehodnocení a problémům se značením. In farmaceutické výroby může ohrozit sterilitu a stabilitu produktu. In aplikace nátěrů a nátěrů vlhkost způsobuje rybí oka, zarudnutí a poruchy přilnavosti, což má za následek vady povrchové úpravy a zmetkovitost produktu. pro elektronické výroby a montáž, vlhkost může vést ke zkratům a korozi na citlivých deskách plošných spojů. V každém z těchto případů náklady na špatnou kontrolu rosného bodu daleko převyšují investici do správně specifikovaného chlazená sušička stlačeného vzduchu .

Následující tabulka ilustruje vztah mezi rozsahy rosného bodu a jejich vhodností pro různé průmyslové aplikace.

Je zřejmé, že určení správného tlakového rosného bodu je základním krokem při návrhu systému. A chlazená sušička stlačeného vzduchu se ideálně hodí pro převážnou většinu aplikací vyžadujících rosné body do 3 °C a poskytuje robustní a energeticky účinné řešení.

Klíčové faktory ovlivňující výkon rosného bodu v chlazených sušičkách

Jmenovitý rosný bod a chlazená sušička stlačeného vzduchu je dosaženo za specifických, standardizovaných podmínek. V reálném provozu může jeho skutečný výkon významně ovlivnit několik proměnných. Pochopení těchto faktorů je klíčové jak pro prvotní výběr, tak pro dlouhodobý uspokojivý provoz sušičky.

Teplota vstupního vzduchu a kapacita průtoku vzduchu jsou možná dva nejkritičtější a vzájemně propojené faktory. A chlazená sušička stlačeného vzduchu je dimenzován tak, aby zvládl konkrétní maximální průtok (např. v SCFM nebo NM3/min) při určené teplotě vstupního vzduchu, typicky 35 °C až 38 °C (95 °F až 100 °F). Je-li přiváděný vzduch teplejší než specifikace návrhu, musí chladicí systém pracovat více, aby dosáhl stejného rosného bodu. To často vede k vyššímu než očekávanému výstupnímu rosnému bodu a může dojít k přetížení kompresoru, což vede k potenciálnímu selhání. Obdobně překročení maximálního průtoku zkracuje dobu setrvání vzduchu uvnitř výměníků tepla, což zabraňuje jeho ochlazení na cílovou teplotu a opět zvyšuje rosný bod. Správné dimenzování sušičky jak pro skutečnou spotřebu vzduchu, tak pro očekávanou vstupní teplotu je proto základem účinné regulace rosného bodu.

Okolní teplota Významnou roli hraje také okolí sušičky. Chladicí okruh odvádí teplo, které odebírá ze stlačeného vzduchu, do okolního prostředí, a to buď vzduchem chlazenými kondenzátory, nebo okruhem vodního chlazení. Pokud je okolní teplota příliš vysoká, účinnost tohoto procesu odvádění tepla se snižuje. Chladicí systém má problémy, kondenzační tlak stoupá a chladicí kapacita klesá, což vede k vyššímu dosažitelnému rosnému bodu. Zajištění dostatečného větrání a instalace sušičky na chladném, dobře větraném místě je jednoduchý, ale účinný způsob, jak zachovat její jmenovitý výkon.

Provozní tlak je další klíčová úvaha. Jak bylo uvedeno, tlakový rosný bod je funkcí provozního tlaku systému. A chlazená sušička stlačeného vzduchu je navržen tak, aby poskytoval svůj jmenovitý rosný bod při specifickém konstrukčním tlaku. Pokud systém pracuje při výrazně nižším tlaku, rosný bod bude efektivně vyšší (méně suchého vzduchu) při stejném množství vlhkosti. Je to proto, že při nižším tlaku je vzduch méně hustý a má nižší schopnost zadržovat vodní páru v plynném stavu, což zvyšuje pravděpodobnost kondenzace při vyšší teplotě. Projektanti systému musí zajistit, aby byla sušička vybrána na základě skutečného minimálního provozního tlaku vzduchového systému závodu, nikoli pouze výstupního tlaku kompresoru.

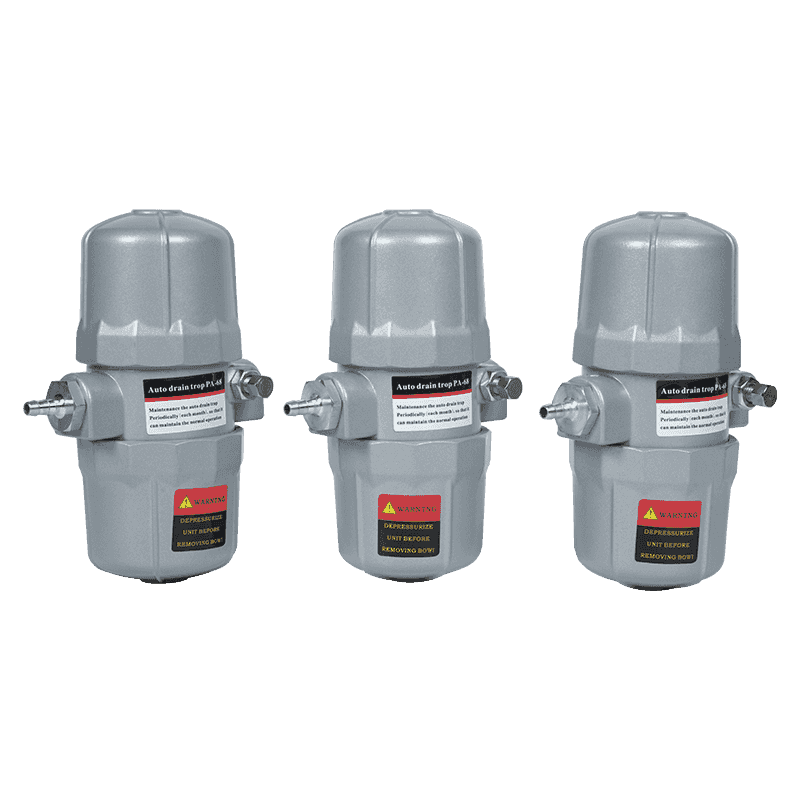

Konečně, stav klíčových komponentů přímo ovlivňuje stabilitu rosného bodu. Ucpaný předfiltr může způsobit pokles tlaku a účinně tak snížit provozní tlak na vstupu sušičky. Nefunkční vypouštěcí ventil který se neotevře, umožní, aby se kondenzovaná voda hromadila uvnitř separátoru, případně byla znovu strhávána do proudu vzduchu a saturovala výstup. Znečištěný výměník tepla vzduch-chladivo bude mít sníženou účinnost přenosu tepla a zhorší chladicí kapacitu. Pravidelná údržba není jen o spolehlivosti; jde o zachování základního účelu sušičky: dodávat vzduch s konzistentním, specifikovaným tlakovým rosným bodem.

Důsledky zanedbání rosného bodu při návrhu a údržbě systému

Selhání upřednostnění řízení rosného bodu má přímé a měřitelné důsledky na provozní efektivitu, náklady a kvalitu produktu. Počáteční úspora z poddimenzování nebo výběru neadekvátního chlazená sušička stlačeného vzduchu jsou rychle vymazány následnými náklady.

Nejviditelnější dopad je na pneumatická zařízení a nástroje . Vlhkost odplavuje mazivo ze vzduchových nástrojů a válců, což vede ke zvýšenému tření, opotřebení a předčasnému selhání. Výsledná koroze vytváří kontaminaci částicemi, které ucpávají malé otvory ve ventilech a solenoidech, což způsobuje pomalý provoz nebo úplné zadření. To se přímo promítá do vyšších nákladů na údržbu, častější výměny součástí a rušivých, neplánovaných odstávek, které zastavují výrobní linky.

Integrita potrubí rozvodu vzduchu sám je také ohrožen. Koroze zevnitř ven oslabuje trubky a tvarovky, což vede k netěsnostem. Netěsný systém stlačeného vzduchu je významným zdrojem plýtvání energií, protože kompresor musí více pracovat, aby udržel tlak a spotřebovával více elektřiny. Kromě toho se mohou objevit dírky, které se obtížně lokalizují a opravují. Samotné náklady na úniky stlačeného vzduchu mohou představovat značné a zbytečné provozní náklady.

Pro mnoho průmyslových odvětví je to nejzávažnější důsledek kontaminace a odmítnutí produktu . V aplikacích, jako je lakování stříkáním, způsobuje vlhkost ve vzduchovém potrubí vadu známou jako „červenání“ nebo „rybí oko“, která ničí povrch a vyžaduje, aby byla část odstraněna a přelakována. Při zpracování potravin může vlhkost podporovat růst bakterií, jako jsou plísně a kvasinky, což vede ke zkažení a potenciálním zdravotním rizikům. Ve farmaceutických aplikacích může změnit chemické vlastnosti produktu a učinit celou šarži nepoužitelnou. Finanční dopad odmítnutí jedné šarže nebo stažení produktu z důvodu kontaminace vlhkostí může být katastrofální, daleko převáží investici do správně specifikovaného a udržovaného sušícího systému. Spolehlivý chlazená sušička stlačeného vzduchu , správně dimenzovaný na požadovaný rosný bod, je klíčovou pojistkou proti těmto rizikům.

Výběr správné chlazené sušičky: Přístup zaměřený na rosný bod

Výběrové řízení pro a chlazená sušička stlačeného vzduchu musí být vedena jasným pochopením požadavků aplikace na rosný bod a provozních podmínek systému stlačeného vzduchu. Metodický přístup zajišťuje optimální výkon a dlouhodobou hodnotu.

Prvním krokem je určit požadovaný tlakový rosný bod . To je definováno procesem nebo zařízením využívajícím vzduch, které je nejvíce citlivé na vlhkost. Chcete-li stanovit minimální požadovanou úroveň suchosti, přečtěte si specifikace výrobce pro pneumatické nástroje, lakovací zařízení nebo balicí stroje. Vždy zahrňte bezpečnostní rezervu, která zohlední odchylky v provozních podmínkách. U systémů sloužících více aplikacím musí výběr řídit nejpřísnější požadavek na rosný bod.

Dále, přesně posoudit skutečnou potřebu vzduchu a vstupní podmínky . Sušička musí být dimenzována na maximální průtok, který bude systém vyžadovat, nejen na výkon kompresoru. Je důležité vzít v úvahu skutečnou teplotu vzduchu vstupujícího do sušičky. Tato teplota je ovlivněna typem kompresoru, účinností dochlazovačů a teplotou okolí kompresorovny. Poddimenzovaná sušička nebo sušička vystavená příliš vysokým vstupním teplotám nedosáhne požadovaného rosného bodu. Dále ověřte minimální provozní tlak systému, abyste zajistili, že sušička je vybrána pro správný rozsah tlaku.

Nakonec zvažte vlastnosti sušičky které přispívají ke stálému výkonu rosného bodu a energetické účinnosti. Necyklické sušičky jsou určeny pro aplikace se stabilní, nepřetržitou spotřebou vzduchu, udržující konstantní rosný bod. Cyklistické sušičky nebo tepelné masové sušičky jsou energeticky účinnější pro aplikace s významnými výkyvy v poptávce po vzduchu, protože umožňují, aby se chladicí kompresor vypínal během podmínek nízkého zatížení. Účinnost výměníku tepla design také hraje hlavní roli v celkové spotřebě energie. Vysoce kvalitní, čistitelný výměník tepla si zachová svůj výkon v průběhu času, zajistí, že rosný bod zůstane stabilní a provozní náklady budou minimální.
