Většina rozhovorů o kvalitě stlačeného vzduchu začíná filtrací částic a přenosem oleje, ale vlhkost je často proměnnou, která určuje, zda proces uspěje nebo selže. Tlakový rosný bod, běžně zkrácený PDP, popisuje teplotu, při které vodní pára uvnitř vedení stlačeného vzduchu začíná kondenzovat. Když je PDP nad nejnižší okolní teplotou, kterou potrubní síť zažívá, dochází ke kondenzaci uvnitř samotného potrubí, nejen v místě použití.
Ve výrobních prostředích citlivých na vlhkost, jako je montáž elektroniky, farmaceutické balení a přesný přívod vzduchu pro přístroje, může i několik stupňů odchylky PDP vnést dostatek zbytkové vlhkosti ke snížení kvality produktu. Jediný případ kondenzace uvnitř vzduchového vedení může zanést částice rzi, stojatou vodu nebo biologický růst po proudu do pneumatického nástroje, rozprašovací trysky nebo utěsněného pouzdra nástroje.
Tento článek se zabývá tím, jak jsou technologie sušení vrstveny dohromady, aby se dosáhlo rosných bodů, kterých jednostupňový systém sám o sobě nemůže dosáhnout, a jak se toto vrstvení promítá do měřitelného zvýšení spolehlivosti pro náročné aplikace.
Okolní vzduch vždy nese vodní páru a stlačováním tohoto vzduchu se vlhkost spíše koncentruje než odstraňuje. Poměr zhruba sedm ku jedné je typický, když je vzduch stlačován z atmosférického tlaku na standardní pracovní tlak, což znamená, že stejný objem vodní páry je nyní zabalen do mnohem menšího prostoru. Bez úpravy tato koncentrovaná pára kondenzuje, jakmile se vzduch ochladí kdekoli po proudu, ať už uvnitř potrubí, krytu filtru nebo nástroje.
Základní funkcí jakékoli fáze sušení je snížit tlakový rosný bod pod nejnižší teplotu, se kterou se vzduch setká po opuštění sušičky. Fáze sušení chlazeného typu se obvykle zaměřují na tlakový rosný bod v rozmezí od tří do deseti stupňů Celsia, což je dostatečné pro běžný dílenský vzduch, pneumatické nářadí a většinu venkovních potrubí v mírném podnebí.
Tam, kde tento jediný stupeň nedosahuje, jsou aplikace, kde okolní prostředí klesá hluboko pod bod mrazu, jako jsou venkovní přístrojové linky v chladném klimatu, nebo kde samotný proces vyžaduje mnohem sušší proud vzduchu, jako je manipulace s práškem, optické potahování nebo výroba balicích fólií citlivých na vlhkost. V těchto případech nemůže samotný chlazený stupeň dosáhnout požadovaného rosného bodu a je nezbytný sekundární sušící mechanismus.
| Typ aplikace | Typické požadované PDP | Jednostupňové dostatečné |
|---|---|---|
| Obecné dílenské nářadí | 3C až 10C | Ano |
| Venkovní potrubí, mírné klima | 0 C až 3 C | Často |
| Venkovní potrubí, chladné klima | -20 C nebo nižší | Ne |
| Elektronické nebo optické procesy | -40 C nebo nižší | Ne |
| Manipulace s léčivy nebo prášky | -40 C až -70 C | Ne |
Adsorpční sušička používá pevný vysoušecí materiál, běžně aktivovaný oxid hlinitý nebo molekulární síto, k fyzickému navázání molekul vody na svůj povrch, když vzduch prochází přes náplň. Na rozdíl od chlazeného chlazení, které se spoléhá na snižování teploty, aby se voda zkondenzovala, adsorpce spoléhá na povrchovou chemii vysoušedla, která odstraňuje páru přímo z proudu vzduchu. Tento mechanismus umožňuje adsorpčním systémům dosáhnout mnohem nižších rosných bodů, často v rozsahu od minus čtyřiceti do minus sedmdesáti stupňů Celsia, v závislosti na typu vysoušedla a způsobu regenerace.
Konfigurace s dvojitou věží je standardní architekturou pro nepřetržitý provoz. Zatímco jedna věž aktivně suší přiváděný proud vzduchu, druhá věž se regeneruje, což znamená, že z jejího nasyceného vysoušecího lože je odváděna nahromaděná vlhkost, takže může být znovu uvedena do provozu. Používají se dva běžné způsoby regenerace:
Věže přepínají role v časovaném cyklu nebo cyklu spouštěném rosným bodem, takže výstupní proud vzduchu zůstává nepřetržitě suchý, i když se vysoušecí lože uvnitř každé věže pohybuje vlastními fázemi saturace a regenerace.
Protože adsorpce závisí na konečné ploše vysoušedla, účinnost systému závisí do značné míry na podmínkách vstupního vzduchu. Předfiltrace k odstranění objemného kapalného a olejového aerosolu před věžemi prodlužuje životnost vysoušedla a zachovává dosažitelný rosný bod v průběhu času, což je důvod, proč jsou adsorpční sušičky téměř vždy instalovány za primárním chladicím nebo separačním stupněm spíše než přímo za kompresorem.

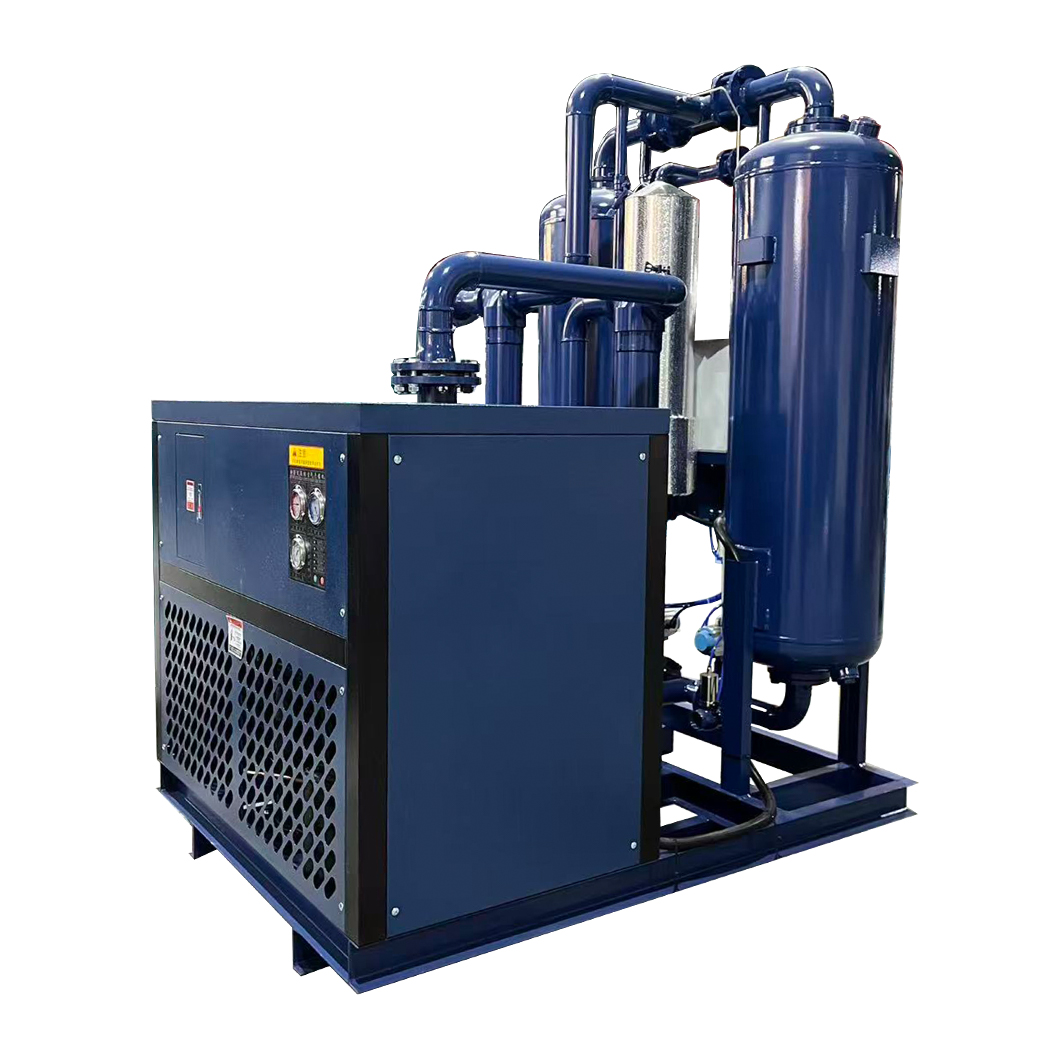

Kombinovaný systém integruje primární chladicí nebo separační stupeň se sekundárním adsorpčním stupněm do jediného zkonstruovaného balíčku, spíše než aby je považoval za dvě nezávisle dimenzované a instalované jednotky. Primární stupeň zvládá převážnou část vlhkosti, odstraňuje většinu vodní páry a objemného kondenzátu dříve, než se vzduch dostane do vysoušecích lůžek. Adsorpční stupeň pak potřebuje pouze odstranit zbývající, mnohem menší část páry, aby se dosáhlo ultra nízkého rosného bodu.
Tento postupný přístup má přímou praktickou výhodu: snižuje zatížení vysoušecích loži vlhkostí, což prodlužuje interval mezi regeneračními cykly a snižuje objem proplachovacího vzduchu spotřebovaný během regenerace bez ohřevu. V terénních datech shromážděných napříč obecnými průmyslovými zařízeními bylo hlášeno, že párování fáze předchlazení před adsorpcí snižuje spotřebu proplachovacího vzduchu o smysluplnou hranici ve srovnání se samotným adsorpčním sušením, protože na jeden cyklus je třeba desorbovat méně vody.
Uspořádání chladicího procesu před adsorpcí nejenom zlepšuje rosný bod, ale chrání ekonomiku celého systému tím, že snižuje náročnost práce sušicí vrstvy v každém cyklu.
Kombinované jednotky jsou obvykle specifikovány jako jedna stopa se sdíleným ovládáním, což také zjednodušuje sledování rosného bodu. Jediný senzor umístěný na konečném výstupu poskytuje přesné údaje o výkonu systému, spíše než vyžaduje samostatné monitorovací body ve dvou nezávisle řízených jednotkách.
Výběr mezi samostatným chlazeným stupněm, samostatným adsorpčním stupněm nebo kombinovaným balením závisí na cílovém rosném bodu, zatížení vlhkostí a toleranci provozních nákladů zařízení. Níže uvedená tabulka shrnuje praktické kompromisy.
| Technologie | Typický rozsah PDP | Energetický profil | Nejlepší fit |
|---|---|---|---|
| Pouze chlazené | 3C až 10C | Nižší provozní náklady | Obecný rostlinný vzduch, nářadí |
| Pouze adsorpce | -40 C až -70 C | Vyšší kvůli čištění nebo ztrátě tepla | Studené klima nebo linky pro suché zpracování |
| Kombinovaný systém | -40 C až -70 C | Snížená versus samotná adsorpce | Vysokoobjemový suchý vzduch s kontrolou nákladů |
Zařízení, která potřebují ochranu pouze proti občasnému nachlazení, často shledají dostatečným samostatný chlazený stupeň za předpokladu, že potrubí je dobře izolováno a nevede nevytápěnými venkovními prostory. Zařízení s nepřetržitou velkoobjemovou poptávkou po suchém vzduchu, jako jsou linky na vytlačování fólií nebo výroba kabelů z optických vláken, mají tendenci vidět rychlejší návratnost investic z kombinovaného balíku, protože snížené ztráty proplachovacího vzduchu se snižují během tisíců provozních hodin ročně.
Výběr konfigurace sušení by měl začínat skutečným požadavkem na výstupní straně, nikoli jmenovitým výkonem kompresoru. Několik otázek pomůže zúžit rozhodnutí:
U citlivých řídicích systémů dodávajících přístrojový vzduch mnoho specifikací vyžaduje jako bezpečnostní rezervu rosný bod alespoň deset stupňů Celsia pod nejnižší očekávanou okolní teplotou. Tato rezerva odpovídá kolísání tlaku a posunu senzoru v průběhu času a je to jeden z nejčastějších důvodů, proč zařízení přecházejí z jednostupňového na kombinovaný přístup sušení, i když se vypočítaný minimální požadavek zdá být jen nepatrně nižší, než jaké může poskytnout samotné chlazení.
Výkon jakéhokoli systému založeného na adsorpci postupně klesá, jak se vysoušecí lože blíží saturaci, a tato degradace není vždy viditelná bez aktivního monitorování. Rosný bod, který během týdnů nebo měsíců stoupá, je mnohem častější než náhlá porucha, a proto spoléhání se na pevný časovač regenerace bez ověření rosného bodu může způsobit, že zařízení bude vystaveno pomalému, nezjištěnému pronikání vlhkosti.
Praktické kroky pro řízení výkonu vysoušedla po dobu životnosti systému zahrnují:
Prevence následné kondenzace je v konečném důsledku spíše záležitostí konzistence než špičkového výkonu. Systém, který první den dosáhne vynikajícího rosného bodu, ale během následujícího roku se nepozorovaně posune nahoru, poskytuje malou praktickou ochranu ve srovnání se systémem, který je monitorován a udržován tak, aby udržoval stabilní ověřený rosný bod po celý servisní interval.
Tlakový rosný bod se měří při skutečném provozním tlaku systému stlačeného vzduchu, zatímco atmosférický rosný bod se vztahuje na stejný vzduch při standardním atmosférickém tlaku. Protože komprese koncentruje vlhkost, tlakový rosný bod daného proudu vzduchu je vždy vyšší než jeho ekvivalentní atmosférický rosný bod, což je důvod, proč specifikace stlačeného vzduchu odkazují spíše na PDP než na atmosférický rosný bod.
Systémy s nižším rosným bodem obecně spotřebovávají více energie ztrátou proplachovacího vzduchu nebo provozem ohřívače a vyžadují pečlivější údržbu vysoušedla. Specifikace systému výrazně nad rámec toho, co proces skutečně potřebuje, zvyšuje průběžné provozní náklady bez odpovídajících přínosů v oblasti kvality nebo spolehlivosti, takže přizpůsobení cílového rosného bodu skutečným požadavkům ve směru výroby je nákladově efektivnější přístup.
Životnost se liší podle kvality vzduchu, znečištění a provozních cyklů, ale vysoušecí médium v dobře udržovaném systému s náležitou předfiltrací běžně zůstává účinné několik let, než je potřeba výměna. Zařízení se špatnou předřazenou filtrací nebo častým přenosem oleje mají obvykle kratší životnost vysoušedla a měla by počítat s častějšími kontrolami.
V mnoha případech lze za stávající chlazenou sušičku přidat adsorpční stupeň, aby se vytvořila efektivně kombinovaná konfigurace, za předpokladu, že stávající jednotka má odpovídající kapacitu a uspořádání potrubí umožňuje další půdorys. Před přidáním sekundárního sušícího stupně se doporučuje provést řádné kapacitní posouzení stávajícího primárního stupně.
Náhlé zvýšení rosného bodu je nejčastěji způsobeno neúspěšným nebo vynechaným regeneračním cyklem, prasklým nebo kanálovým vysoušecím ložem, které umožňuje vzduchu obtékat médium, nebo poruchou předřazeného filtru, která zahltí vysoušedlo kapalnou vodou nebo olejem. Postupná kontrola těchto tří oblastí obvykle rychle identifikuje hlavní příčinu.
